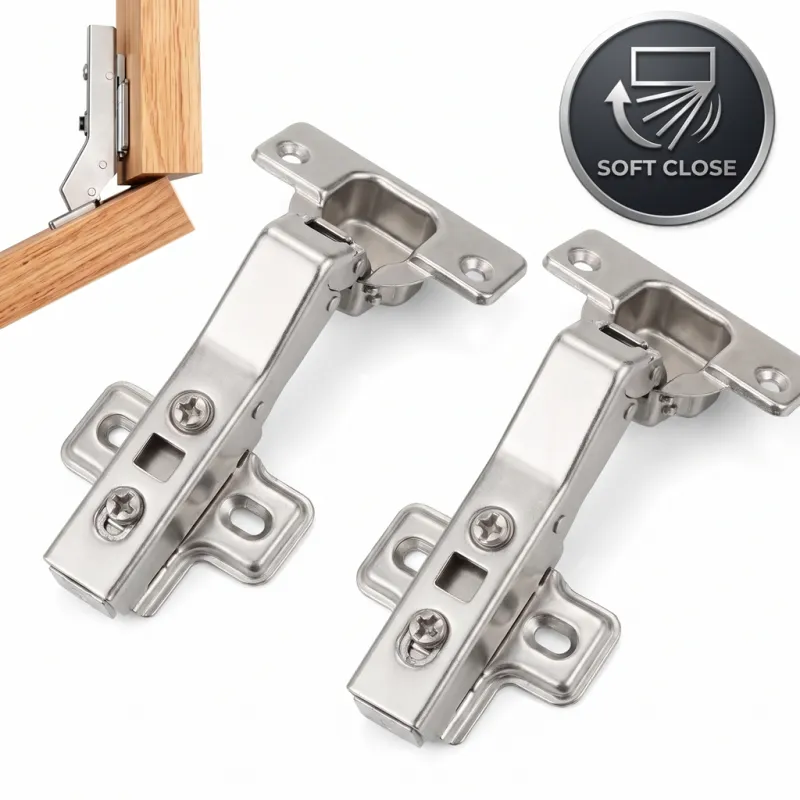

Das Möbelscharnier 45° CLIP mit integrierter Dämpfung ist für die Herstellung eines 45°-Winkels zwischen Tür und Korpus bestimmt. Es eignet sich besonders für Eck-, abgeschrägte oder designorientierte Möbelkonstruktionen, bei denen ein klassisches Aufschraubscharnier nicht verwendet werden kann.
Das Scharnier ist mit dem CLIP-System ausgestattet, das ein einfaches Aufklicken auf die Montageplatte ermöglicht. Dadurch ist die Montage und gegebenenfalls Demontage der Türen schnell und komfortabel.
Integrierte Soft-Close-Dämpfung
Das Scharnier verfügt über einen integrierten Dämpfungsmechanismus, der die Tür beim Schließen abbremst und für ein sanftes und leises Schließen sorgt. Ein zusätzlicher externer Dämpfer ist daher nicht erforderlich.
Einsatz des 45°-Scharniers
Das Scharnier ist für Möbelkonstruktionen konzipiert, bei denen die Türen im geschlossenen Zustand mit dem Korpus einen Winkel von 45° bilden.
Besonders geeignet für:
- Eckmöbel-Schränke
- abgeschrägte Küchenschränke
- Möbel mit schräg eingesetzten Türen
- atypische Möbelkonstruktionen
- Küchen-, Bad- und Wohnmöbel
CLIP-Mechanismus
Das CLIP-System ermöglicht es, das Scharnier einfach auf die Montageplatte zu klicken, ohne dass ein zusätzliches Verschrauben erforderlich ist. Die Türen können bei Bedarf einfach abgenommen und wieder eingesetzt werden.
Haupteigenschaften
- spezial Möbelscharnier 45°
- bildet einen 45°-Winkel zwischen Tür und Korpus
- integrierte Soft-Close-Dämpfung
- sanftes und komfortables Schließen der Türen
- CLIP-System für schnelle Montage
- einfaches Aufklicken auf die Montageplatte
- einfache Montage und Demontage der Türen
- Montageplatte ist im Lieferumfang enthalten
- geeignet für Eck- und abgeschrägte Möbelkonstruktionen
Technische Daten
- Typ: Topf-Möbelscharnier
- Scharnierwinkel: 45°
- Dämpfung: ja, integriert
- Montagesystem: CLIP
- Topfdurchmesser: 35 mm
- Bohrabstand Topf: 45 mm
- Abstand der Montageplatten-Bohrungen: 32 mm
- Mindesttürstärke laut Zeichnung: 11,8 mm
- Empfohlene Topfposition laut Zeichnung: 3 – 5 mm
- Montageplatte: im Lieferumfang enthalten
Auswahl der Montageplatte
Der Preis des Scharniers beinhaltet die Montageplatte. Je nach Befestigungsart können Sie wählen zwischen:
- Montageplatte für klassische Holzschrauben
- Montageplatte mit vorgeschraubten Euroschrauben
Montage
Für den Scharniertopf wird in die Tür eine Bohrung mit 35 mm Durchmesser gebohrt. Die Montageplatte wird am Korpus befestigt und das Scharnier anschließend einfach mittels CLIP-Mechanismus auf die Platte aufgeklickt.
Das 45° CLIP Scharnier mit Dämpfung und Montageplatte ist eine praktische Lösung für Eck- und Sondermöbel, bei denen eine 45°-Türposition, einfache Montage und leises Schließen erforderlich sind.
