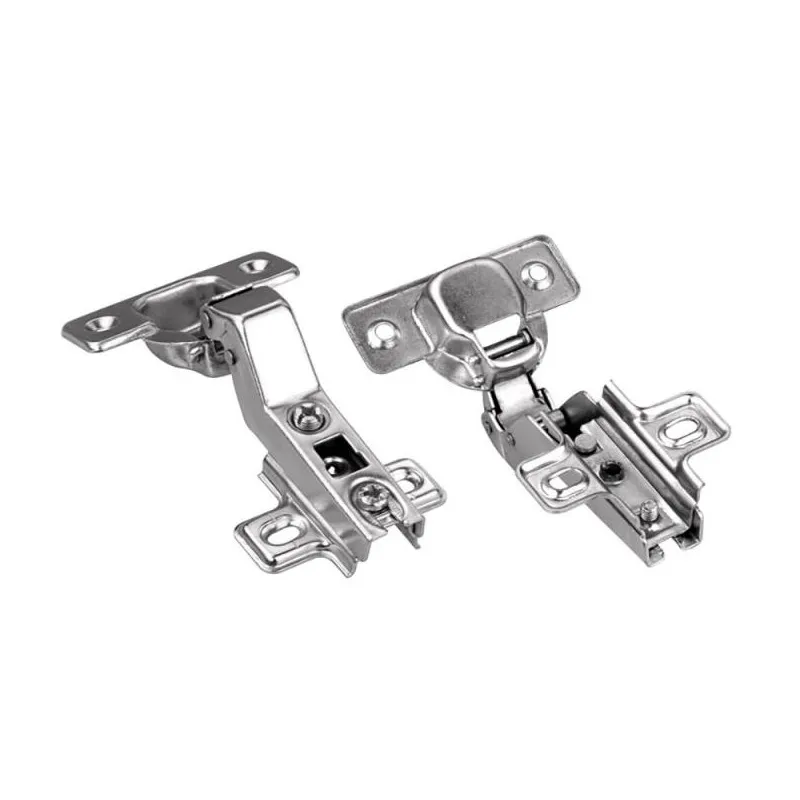

Scharnier 30° SLIDE-ON

Das spezielle Möbelscharnier 30° SLIDE-ON ist dafür bestimmt, einen 30°-Winkel zwischen Tür und Korpus des Schranks zu schaffen. Es wird vor allem bei abgeschrägten Endschränken, Ecklösungen und atypischen Möbelkonstruktionen eingesetzt, wo ein klassisches aufliegendes oder innenliegendes Scharnier nicht geeignet ist.

Das Scharnier verwendet das SLIDE-ON-System, bei dem der Scharnierarm auf die Montageplatte aufgeschoben und anschließend mit einer Schraube befestigt wird. Diese Montageart ist einfach, stabil und bewährt.

Die Montageplatte ist im Lieferumfang enthalten und kann je nach gewählter Variante für die Montage mit selbstschneidenden Schrauben vorgesehen sein oder mit vormontierten Euroschrauben ausgestattet sein.

Hauptvorteile:

• geeignet zur Herstellung eines 30°-Winkels zwischen Tür und Schrank
• ideal für abgeschrägte und atypische Schränke
• praktisch für End- und Eckmöbelkombinationen
• Befestigungssystem SLIDE-ON
• Aufschieben auf die Platte und Befestigung mit Schraube
• Montageplatte ist im Lieferumfang enthalten
• geeignet für Küchen- und andere Möbel

Technische Parameter:

• Typ: Winkel-Möbelscharnier
• Winkel zwischen Tür und Schrank: 30°
• System: SLIDE-ON
• Bohrungsdurchmesser für Scharnierbecher: Ø 35 mm
• Abstand der Befestigungslöcher des Scharniers: 45 mm
• Verbindung mit der Montageplatte: Aufschieben + Befestigung mit Schraube
• Montageplatte: im Lieferumfang enthalten

Varianten der Montageplatte:

• Platte für selbstschneidende Schrauben
• Platte mit vormontierten Euroschrauben

Anwendung:

Besonders geeignet für abgeschrägte Endschränke, Eckschränke und atypische Möbelkombinationen, bei denen die Tür in einem Winkel von 30° zum Korpus angebracht werden muss.
